萬字版丨橡膠油封制品21個重點(diǎn)解析硫化方式過程及工藝體系！

【萬字超細(xì)版】橡膠油封制品21個重點(diǎn)解析硫化方式過程及工藝體系！

xiangjiaomifengjian

此分享用21個重點(diǎn)解析了橡膠油封制品的橡膠硫化制品幾種方式方法，東晟油封告訴您還有幾種橡膠橡膠硫化制品制品制品的工藝體系的重點(diǎn)內(nèi)容解析等。

橡膠油封，油封，橡膠硫化制品，橡膠制品

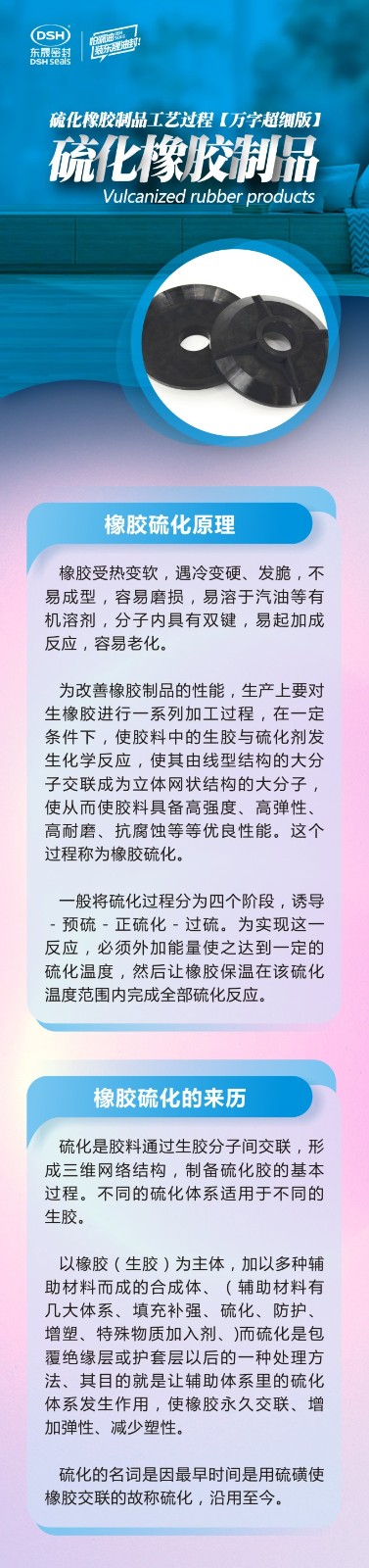

橡膠油封制品橡膠硫化制品原理

橡膠受熱變軟，遇冷變硬、發(fā)脆，不易成型，容易磨損，易溶于汽油等有機(jī)溶劑，分子內(nèi)具有雙鍵，易起加成反應(yīng)，容易老化。

為改善橡膠制品的性能，生產(chǎn)上要對生橡膠進(jìn)行一系列加工過程，在一定條件下，使膠料中的生膠與橡膠硫化制品劑發(fā)生化學(xué)反應(yīng)，使其由線型結(jié)構(gòu)的大分子交聯(lián)成為立體網(wǎng)狀結(jié)構(gòu)的大分子，使從而使膠料具備高強(qiáng)度、高彈性、高耐磨、抗腐蝕等等優(yōu)良性能。這個過程稱為橡膠油封制品橡膠硫化制品。

一般將橡膠硫化制品過程分為四個階段，誘導(dǎo)－預(yù)硫－正橡膠硫化制品－過硫。為實(shí)現(xiàn)這一反應(yīng)，必須外加能量使之達(dá)到一定的橡膠硫化制品溫度，然后讓橡膠保溫在該橡膠硫化制品溫度范圍內(nèi)完成全部橡膠硫化制品反應(yīng)。

橡膠油封制品橡膠硫化制品的來歷

橡膠硫化制品是膠料通過生膠分子間交聯(lián)，形成三維網(wǎng)絡(luò)結(jié)構(gòu)，制備橡膠硫化制品膠的基本過程。不同的橡膠硫化制品體系適用于不同的生膠。以橡膠（生膠）為主體，加以多種輔助材料而成的合成體、（輔助材料有幾大體系、填充補(bǔ)強(qiáng)、橡膠硫化制品、防護(hù)、增塑、特殊物質(zhì)加入劑、)而橡膠硫化制品是包覆絕緣層或護(hù)套層以后的一種處理方法、其目的就是讓輔助體系里的橡膠硫化制品體系發(fā)生作用，使橡膠永久交聯(lián)、增加彈性、減少塑性。橡膠硫化制品的名詞是因最早時間是用硫磺使橡膠交聯(lián)的故稱橡膠硫化制品，沿用至今.

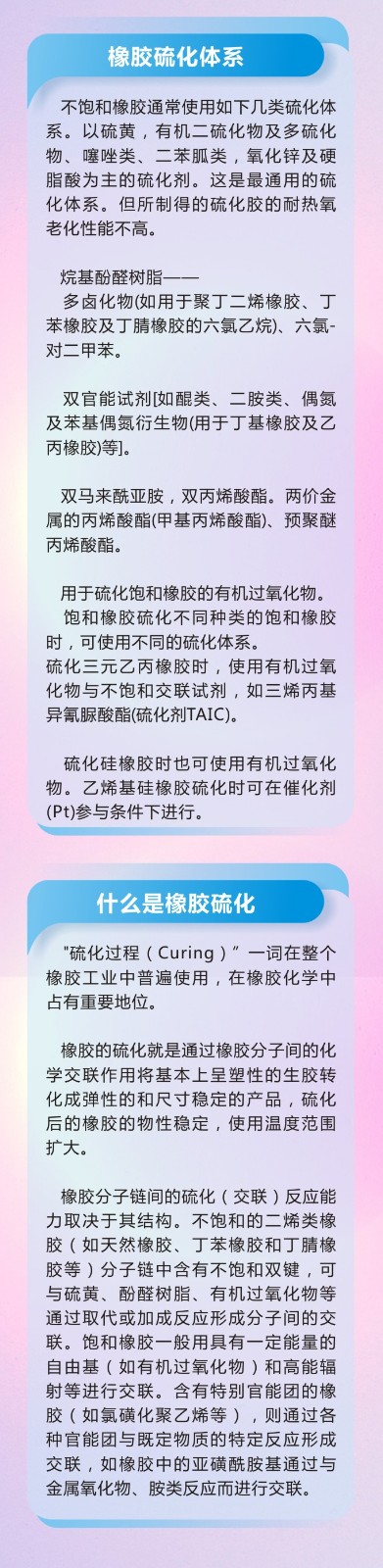

橡膠油封制品橡膠硫化制品體系

不飽和橡膠通常使用如下幾類橡膠硫化制品體系。

以硫黃，有機(jī)二橡膠硫化制品物及多橡膠硫化制品物、噻唑類、二苯胍類，氧化鋅及硬脂酸為主的橡膠硫化制品劑。這是最通用的橡膠硫化制品體系。但所制得的橡膠硫化制品膠的耐熱氧老化性能不高。

烷基酚醛樹脂。

多鹵化物(如用于聚丁二烯橡膠、丁苯橡膠及丁腈橡膠的六氯乙烷)、六氯-對二甲苯。

雙官能試劑[如醌類、二胺類、偶氮及苯基偶氮衍生物(用于丁基橡膠及乙丙橡膠)等]。

雙馬來酰亞胺，雙丙烯酸酯。兩價金屬的丙烯酸酯(甲基丙烯酸酯)、預(yù)聚醚丙烯酸酯。

用于橡膠硫化制品飽和橡膠的有機(jī)過氧化物。

飽和橡膠油封制品橡膠硫化制品不同種類的飽和橡膠時，可使用不同的橡膠硫化制品體系。

橡膠硫化制品三元乙丙橡膠時，使用有機(jī)過氧化物與不飽和交聯(lián)試劑，如三烯丙基異氰脲酸酯(橡膠硫化制品劑TAIC)。

橡膠硫化制品硅橡膠時也可使用有機(jī)過氧化物。乙烯基硅橡膠油封制品橡膠硫化制品時可在催化劑(Pt)參與條件下進(jìn)行。

什么是橡膠油封制品橡膠硫化制品

“橡膠硫化制品過程（Curing）”一詞在整個橡膠工業(yè)中普遍使用，在橡膠化學(xué)中占有重要地位。橡膠的橡膠硫化制品就是通過橡膠分子間的化學(xué)交聯(lián)作用將基本上呈塑性的生膠轉(zhuǎn)化成彈性的和尺寸穩(wěn)定的產(chǎn)品，橡膠硫化制品后的橡膠的物性穩(wěn)定，使用溫度范圍擴(kuò)大。橡膠分子鏈間的橡膠硫化制品（交聯(lián)）反應(yīng)能力取決于其結(jié)構(gòu)。不飽和的二烯類橡膠（如天然橡膠、丁苯橡膠和丁腈橡膠等）分子鏈中含有不飽和雙鍵，可與硫黃、酚醛樹脂、有機(jī)過氧化物等通過取代或加成反應(yīng)形成分子間的交聯(lián)。飽和橡膠一般用具有一定能量的自由基（如有機(jī)過氧化物）和高能輻射等進(jìn)行交聯(lián)。含有特別官能團(tuán)的橡膠（如氯磺化聚乙烯等），則通過各種官能團(tuán)與既定物質(zhì)的特定反應(yīng)形成交聯(lián)，如橡膠中的亞磺酰胺基通過與金屬氧化物、胺類反應(yīng)而進(jìn)行交聯(lián)。

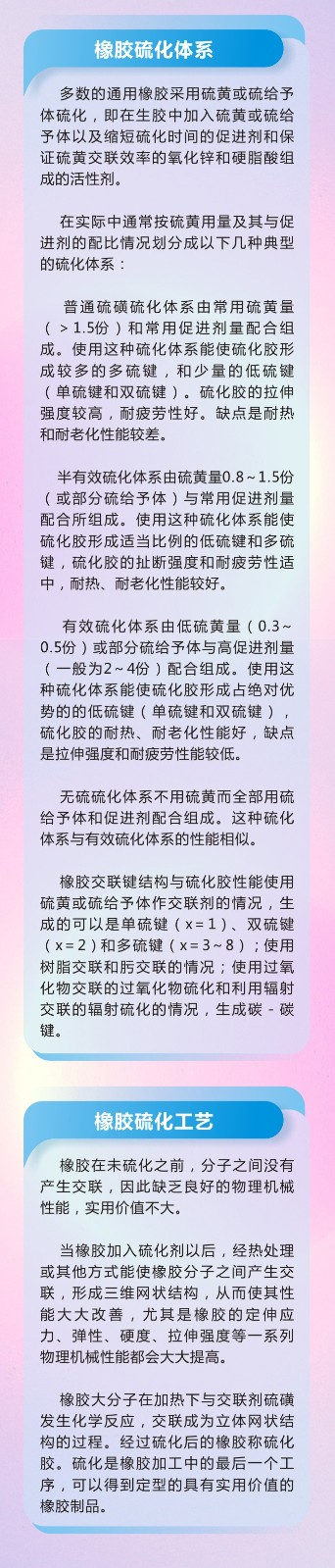

橡膠油封制品橡膠硫化制品體系

多數(shù)的通用橡膠采用硫黃或硫給予體橡膠硫化制品，即在生膠中加入硫黃或硫給予體以及縮短橡膠硫化制品時間的促進(jìn)劑和保證硫黃交聯(lián)效率的氧化鋅和硬脂酸組成的活性劑。在實(shí)際中通常按硫黃用量及其與促進(jìn)劑的配比情況劃分成以下幾種典型的橡膠硫化制品體系：

普通硫磺橡膠硫化制品體系由常用硫黃量（＞1.5份）和常用促進(jìn)劑量配合組成。使用這種橡膠硫化制品體系能使橡膠硫化制品膠形成較多的多硫鍵，和少量的低硫鍵（單硫鍵和雙硫鍵）。橡膠硫化制品膠的拉伸強(qiáng)度較高，耐疲勞性好。缺點(diǎn)是耐熱和耐老化性能較差。

半有效橡膠硫化制品體系由硫黃量0.8～1.5份（或部分硫給予體）與常用促進(jìn)劑量配合所組成。使用這種橡膠硫化制品體系能使橡膠硫化制品膠形成適當(dāng)比例的低硫鍵和多硫鍵，橡膠硫化制品膠的扯斷強(qiáng)度和耐疲勞性適中，耐熱、耐老化性能較好。

有效橡膠硫化制品體系由低硫黃量（0.3～0.5份）或部分硫給予體與高促進(jìn)劑量（一般為2～4份）配合組成。使用這種橡膠硫化制品體系能使橡膠硫化制品膠形成占絕對優(yōu)勢的的低硫鍵（單硫鍵和雙硫鍵），橡膠硫化制品膠的耐熱、耐老化性能好，缺點(diǎn)是拉伸強(qiáng)度和耐疲勞性能較低。

無硫橡膠硫化制品體系不用硫黃而全部用硫給予體和促進(jìn)劑配合組成。這種橡膠硫化制品體系與有效橡膠硫化制品體系的性能相似。

橡膠交聯(lián)鍵結(jié)構(gòu)與橡膠硫化制品膠性能

使用硫黃或硫給予體作交聯(lián)劑的情況，生成的可以是單硫鍵（x＝1）、雙硫鍵（x＝2）和多硫鍵（x＝3～8）；

使用樹脂交聯(lián)和肟交聯(lián)的情況；

使用過氧化物交聯(lián)的過氧化物橡膠硫化制品和利用輻射交聯(lián)的輻射橡膠硫化制品的情況，生成碳－碳鍵。

橡膠油封制品橡膠硫化制品工藝

橡膠在未橡膠硫化制品之前，分子之間沒有產(chǎn)生交聯(lián)，因此缺乏良好的物理機(jī)械性能，實(shí)用價值不大。當(dāng)橡膠加入橡膠硫化制品劑以后，經(jīng)熱處理或其他方式能使橡膠分子之間產(chǎn)生交聯(lián)，形成三維網(wǎng)狀結(jié)構(gòu)，從而使其性能大大改善，尤其是橡膠的定伸應(yīng)力、彈性、硬度、拉伸強(qiáng)度等一系列物理機(jī)械性能都會大大提高。橡膠大分子在加熱下與交聯(lián)劑硫磺發(fā)生化學(xué)反應(yīng)，交聯(lián)成為立體網(wǎng)狀結(jié)構(gòu)的過程。經(jīng)過橡膠硫化制品后的橡膠稱橡膠硫化制品膠。橡膠硫化制品是橡膠加工中的最后一個工序，可以得到定型的具有實(shí)用價值的橡膠制品。

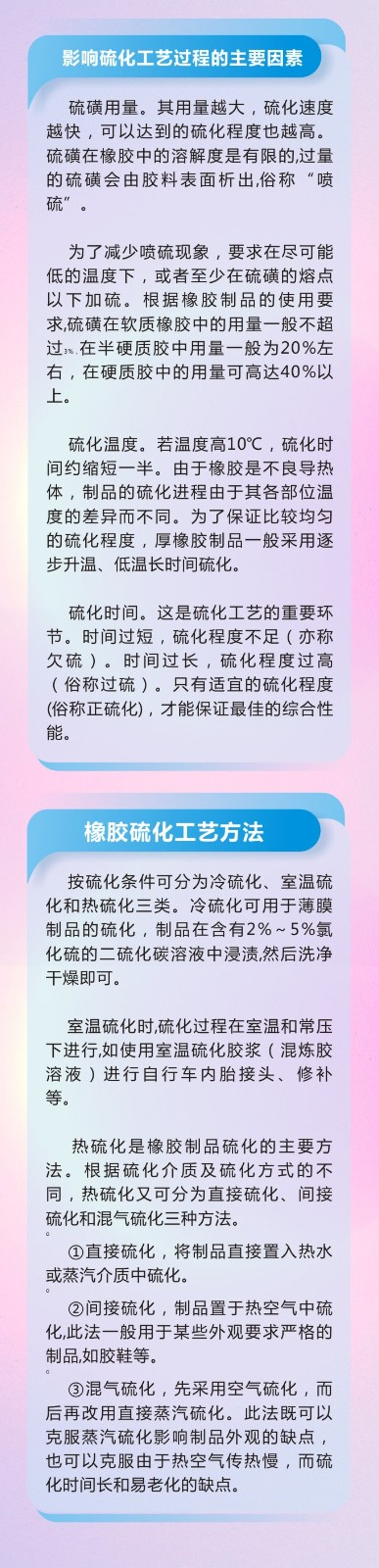

影響橡膠硫化制品工藝過程的主要因素

硫磺用量。其用量越大，橡膠硫化制品速度越快，可以達(dá)到的橡膠硫化制品程度也越高。硫磺在橡膠中的溶解度是有限的,過量的硫磺會由膠料表面析出,俗稱“噴硫”。為了減少噴硫現(xiàn)象，要求在盡可能低的溫度下，或者至少在硫磺的熔點(diǎn)以下加硫。根據(jù)橡膠制品的使用要求,硫磺在軟質(zhì)橡膠中的用量一般不超過3％，在半硬質(zhì)膠中用量一般為20％左右，在硬質(zhì)膠中的用量可高達(dá)40％以上。

橡膠硫化制品溫度。若溫度高10℃，橡膠硫化制品時間約縮短一半。由于橡膠是不良導(dǎo)熱體，制品的橡膠硫化制品進(jìn)程由于其各部位溫度的差異而不同。為了保證比較均勻的橡膠硫化制品程度，厚橡膠制品一般采用逐步升溫、低溫長時間橡膠硫化制品。

橡膠硫化制品時間。這是橡膠硫化制品工藝的重要環(huán)節(jié)。時間過短，橡膠硫化制品程度不足（亦稱欠硫）。時間過長，橡膠硫化制品程度過高（俗稱過硫）。只有適宜的橡膠硫化制品程度(俗稱正橡膠硫化制品)，才能保證最佳的綜合性能

橡膠油封制品橡膠硫化制品工藝方法

按橡膠硫化制品條件可分為冷橡膠硫化制品、室溫橡膠硫化制品和熱橡膠硫化制品三類。

冷橡膠硫化制品可用于薄膜制品的橡膠硫化制品，制品在含有2％～5％氯化硫的二橡膠硫化制品碳溶液中浸漬,然后洗凈干燥即可。

室溫橡膠硫化制品時,橡膠硫化制品過程在室溫和常壓下進(jìn)行,如使用室溫橡膠硫化制品膠漿（混煉膠溶液）進(jìn)行自行車內(nèi)胎接頭、修補(bǔ)等。

熱橡膠硫化制品是橡膠制品橡膠硫化制品的主要方法。根據(jù)橡膠硫化制品介質(zhì)及橡膠硫化制品方式的不同，熱橡膠硫化制品又可分為直接橡膠硫化制品、間接橡膠硫化制品和混氣橡膠硫化制品三種方法。

o①直接橡膠硫化制品，將制品直接置入熱水或蒸汽介質(zhì)中橡膠硫化制品。

o②間接橡膠硫化制品，制品置于熱空氣中橡膠硫化制品,此法一般用于某些外觀要求嚴(yán)格的制品,如膠鞋等。

o③混氣橡膠硫化制品，先采用空氣橡膠硫化制品，而后再改用直接蒸汽橡膠硫化制品。此法既可以克服蒸汽橡膠硫化制品影響制品外觀的缺點(diǎn)，也可以克服由于熱空氣傳熱慢，而橡膠硫化制品時間長和易老化的缺點(diǎn)。

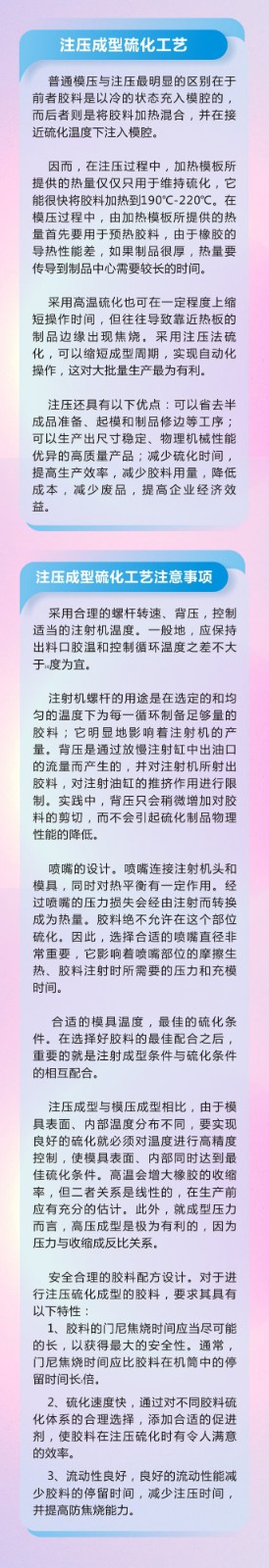

注壓成型橡膠硫化制品工藝

普通模壓與注壓最明顯的區(qū)別在于前者膠料是以冷的狀態(tài)充入模腔的，而后者則是將膠料加熱混合，并在接近橡膠硫化制品溫度下注入模腔。因而，在注壓過程中，加熱模板所提供的熱量僅僅只用于維持橡膠硫化制品，它能很快將膠料加熱到190℃-220℃。在模壓過程中，由加熱模板所提供的熱量首先要用于預(yù)熱膠料，由于橡膠的導(dǎo)熱性能差，如果制品很厚，熱量要傳導(dǎo)到制品中心需要較長的時間。采用高溫橡膠硫化制品也可在一定程度上縮短操作時間，但往往導(dǎo)致靠近熱板的制品邊緣出現(xiàn)焦燒。采用注壓法橡膠硫化制品，可以縮短成型周期，實(shí)現(xiàn)自動化操作，這對大批量生產(chǎn)最為有利。注壓還具有以下優(yōu)點(diǎn)：可以省去半成品準(zhǔn)備、起模和制品修邊等工序；可以生產(chǎn)出尺寸穩(wěn)定、物理機(jī)械性能優(yōu)異的高質(zhì)量產(chǎn)品；減少橡膠硫化制品時間，提高生產(chǎn)效率，減少膠料用量，降低成本，減少廢品，提高企業(yè)經(jīng)濟(jì)效益。

注壓成型橡膠硫化制品工藝注意事項

采用合理的螺桿轉(zhuǎn)速、背壓，控制適當(dāng)?shù)淖⑸錂C(jī)溫度。一般地，應(yīng)保持出料口膠溫和控制循環(huán)溫度之差不大于30度為宜。注射機(jī)螺桿的用途是在選定的和均勻的溫度下為每一循環(huán)制備足夠量的膠料；它明顯地影響著注射機(jī)的產(chǎn)量。背壓是通過放慢注射缸中出油口的流量而產(chǎn)生的，并對注射機(jī)所射出膠料，對注射油缸的推擠作用進(jìn)行限制。實(shí)踐中，背壓只會稍微增加對膠料的剪切，而不會引起橡膠硫化制品制品物理性能的降低。

噴嘴的設(shè)計。噴嘴連接注射機(jī)頭和模具，同時對熱平衡有一定作用。經(jīng)過噴嘴的壓力損失會經(jīng)由注射而轉(zhuǎn)換成為熱量。膠料絕不允許在這個部位橡膠硫化制品。因此，選擇合適的噴嘴直徑非常重要，它影響著噴嘴部位的摩擦生熱、膠料注射時所需要的壓力和充模時間。

合適的模具溫度，最佳的橡膠硫化制品條件。在選擇好膠料的最佳配合之后，重要的就是注射成型條件與橡膠硫化制品條件的相互配合。注壓成型與模壓成型相比，由于模具表面、內(nèi)部溫度分布不同，要實(shí)現(xiàn)良好的橡膠硫化制品就必須對溫度進(jìn)行高精度控制，使模具表面、內(nèi)部同時達(dá)到最佳橡膠硫化制品條件。高溫會增大橡膠的收縮率，但二者關(guān)系是線性的，在生產(chǎn)前應(yīng)有充分的估計。此外，就成型壓力而言，高壓成型是極為有利的，因?yàn)閴毫εc收縮成反比關(guān)系。

安全合理的膠料配方設(shè)計。對于進(jìn)行注壓橡膠硫化制品成型的膠料，要求其具有以下特性：

o膠料的門尼焦燒時間應(yīng)當(dāng)盡可能的長，以獲得最大的安全性。通常，門尼焦燒時間應(yīng)比膠料在機(jī)筒中的停留時間長2倍。

o橡膠硫化制品速度快，通過對不同膠料橡膠硫化制品體系的合理選擇，添加合適的促進(jìn)劑，使膠料在注壓橡膠硫化制品時有令人滿意的效率。

o流動性良好，良好的流動性能減少膠料的停留時間，減少注壓時間，并提高防焦燒能力。

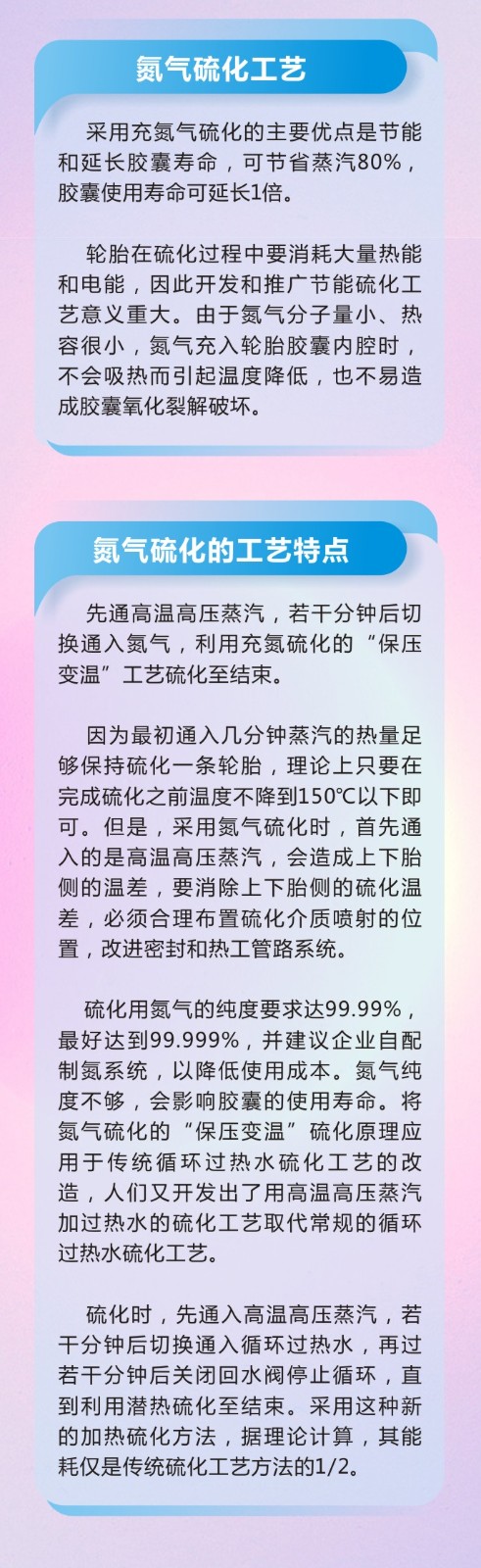

氮?dú)庀鹉z硫化制品工藝

采用充氮?dú)庀鹉z硫化制品的主要優(yōu)點(diǎn)是節(jié)能和延長膠囊壽命，可節(jié)省蒸汽80%，膠囊使用壽命可延長1倍。輪胎在橡膠硫化制品過程中要消耗大量熱能和電能，因此開發(fā)和推廣節(jié)能橡膠硫化制品工藝意義重大。由于氮?dú)夥肿恿啃　崛莺苄?，氮?dú)獬淙胼喬ツz囊內(nèi)腔時，不會吸熱而引起溫度降低，也不易造成膠囊氧化裂解破壞。

氮?dú)庀鹉z硫化制品的工藝特點(diǎn)

先通高溫高壓蒸汽，若干分鐘后切換通入氮?dú)猓贸涞鹉z硫化制品的“保壓變溫”工藝橡膠硫化制品至結(jié)束。因?yàn)樽畛跬ㄈ霂追昼娬羝臒崃孔銐虮３窒鹉z硫化制品一條輪胎，理論上只要在完成橡膠硫化制品之前溫度不降到150℃以下即可。但是，采用氮?dú)庀鹉z硫化制品時，首先通入的是高溫高壓蒸汽，會造成上下胎側(cè)的溫差，要消除上下胎側(cè)的橡膠硫化制品溫差，必須合理布置橡膠硫化制品介質(zhì)噴射的位置，改進(jìn)密封和熱工管路系統(tǒng)。橡膠硫化制品用氮?dú)獾募兌纫筮_(dá)99.99%，最好達(dá)到99.999%，并建議企業(yè)自配制氮系統(tǒng)，以降低使用成本。氮?dú)饧兌炔粔颍瑫绊懩z囊的使用壽命。將氮?dú)庀鹉z硫化制品的“保壓變溫”橡膠硫化制品原理應(yīng)用于傳統(tǒng)循環(huán)過熱水橡膠硫化制品工藝的改造，人們又開發(fā)出了用高溫高壓蒸汽加過熱水的橡膠硫化制品工藝取代常規(guī)的循環(huán)過熱水橡膠硫化制品工藝。橡膠硫化制品時，先通入高溫高壓蒸汽，若干分鐘后切換通入循環(huán)過熱水，再過若干分鐘后關(guān)閉回水閥停止循環(huán)，直到利用潛熱橡膠硫化制品至結(jié)束。采用這種新的加熱橡膠硫化制品方法，據(jù)理論計算，其能耗僅是傳統(tǒng)橡膠硫化制品工藝方法的1/2。

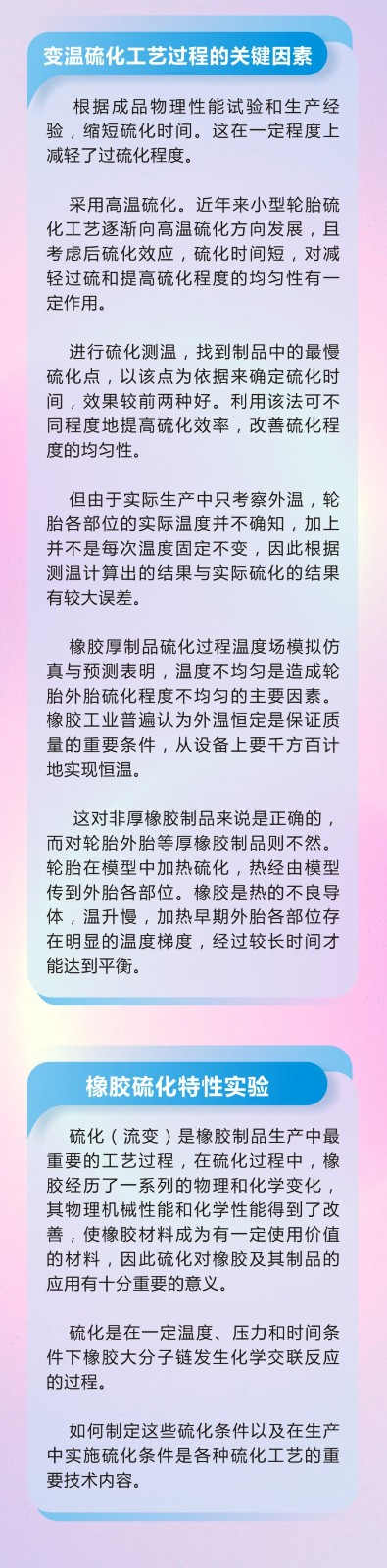

變溫橡膠硫化制品工藝

變溫橡膠硫化制品工藝過程的關(guān)鍵因素

根據(jù)成品物理性能試驗(yàn)和生產(chǎn)經(jīng)驗(yàn)，縮短橡膠硫化制品時間。這在一定程度上減輕了過橡膠硫化制品程度。

采用高溫橡膠硫化制品。近年來小型輪胎橡膠硫化制品工藝逐漸向高溫橡膠硫化制品方向發(fā)展，且考慮后橡膠硫化制品效應(yīng)，橡膠硫化制品時間短，對減輕過硫和提高橡膠硫化制品程度的均勻性有一定作用。

進(jìn)行橡膠硫化制品測溫，找到制品中的最慢橡膠硫化制品點(diǎn)，以該點(diǎn)為依據(jù)來確定橡膠硫化制品時間，效果較前兩種好。利用該法可不同程度地提高橡膠硫化制品效率，改善橡膠硫化制品程度的均勻性。但由于實(shí)際生產(chǎn)中只考察外溫，輪胎各部位的實(shí)際溫度并不確知，加上并不是每次溫度固定不變，因此根據(jù)測溫計算出的結(jié)果與實(shí)際橡膠硫化制品的結(jié)果有較大誤差。

橡膠厚制品橡膠硫化制品過程溫度場模擬仿真與預(yù)測表明，溫度不均勻是造成輪胎外胎橡膠硫化制品程度不均勻的主要因素。橡膠工業(yè)普遍認(rèn)為外溫恒定是保證質(zhì)量的重要條件，從設(shè)備上要千方百計地實(shí)現(xiàn)恒溫。這對非厚橡膠制品來說是正確的，而對輪胎外胎等厚橡膠制品則不然。輪胎在模型中加熱橡膠硫化制品，熱經(jīng)由模型傳到外胎各部位。橡膠是熱的不良導(dǎo)體，溫升慢，加熱早期外胎各部位存在明顯的溫度梯度，經(jīng)過較長時間才能達(dá)到平衡。

橡膠油封制品橡膠硫化制品特性實(shí)驗(yàn)

橡膠硫化制品（流變）是橡膠制品生產(chǎn)中最重要的工藝過程，在橡膠硫化制品過程中，橡膠經(jīng)歷了一系列的物理和化學(xué)變化，其物理機(jī)械性能和化學(xué)性能得到了改善，使橡膠材料成為有一定使用價值的材料，因此橡膠硫化制品對橡膠及其制品的應(yīng)用有十分重要的意義。橡膠硫化制品是在一定溫度、壓力和時間條件下橡膠大分子鏈發(fā)生化學(xué)交聯(lián)反應(yīng)的過程。如何制定這些橡膠硫化制品條件以及在生產(chǎn)中實(shí)施橡膠硫化制品條件是各種橡膠硫化制品工藝的重要技術(shù)內(nèi)容。

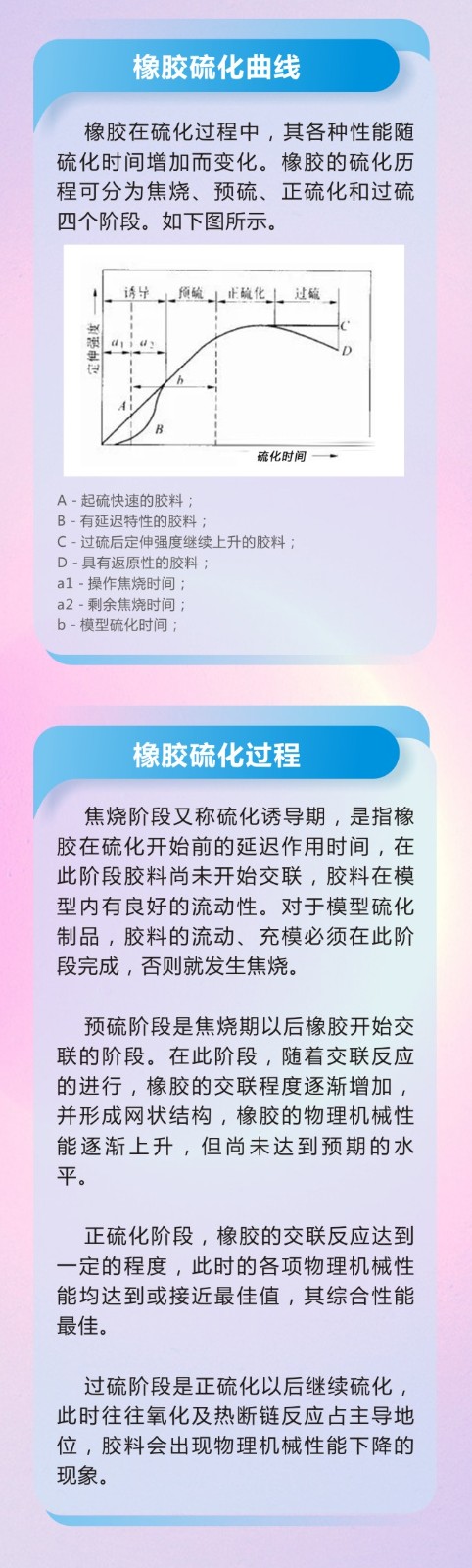

橡膠油封制品橡膠硫化制品曲線

橡膠在橡膠硫化制品過程中，其各種性能隨橡膠硫化制品時間增加而變化。橡膠的橡膠硫化制品歷程可分為焦燒、預(yù)硫、正橡膠硫化制品和過硫四個階段。如下圖所示。

A－起硫快速的膠料B－有延遲特性的膠料C－過硫后定伸強(qiáng)度繼續(xù)上升的膠料D－具有返原性的膠料a1－操作焦燒時間a2－剩余焦燒時間b－模型橡膠硫化制品時間

橡膠油封制品橡膠硫化制品過程

焦燒階段又稱橡膠硫化制品誘導(dǎo)期，是指橡膠在橡膠硫化制品開始前的延遲作用時間，在此階段膠料尚未開始交聯(lián)，膠料在模型內(nèi)有良好的流動性。對于模型橡膠硫化制品制品，膠料的流動、充模必須在此階段完成，否則就發(fā)生焦燒。

預(yù)硫階段是焦燒期以后橡膠開始交聯(lián)的階段。在此階段，隨著交聯(lián)反應(yīng)的進(jìn)行，橡膠的交聯(lián)程度逐漸增加，并形成網(wǎng)狀結(jié)構(gòu)，橡膠的物理機(jī)械性能逐漸上升，但尚未達(dá)到預(yù)期的水平。

正橡膠硫化制品階段，橡膠的交聯(lián)反應(yīng)達(dá)到一定的程度，此時的各項物理機(jī)械性能均達(dá)到或接近最佳值，其綜合性能最佳。

過硫階段是正橡膠硫化制品以后繼續(xù)橡膠硫化制品，此時往往氧化及熱斷鏈反應(yīng)占主導(dǎo)地位，膠料會出現(xiàn)物理機(jī)械性能下降的現(xiàn)象。

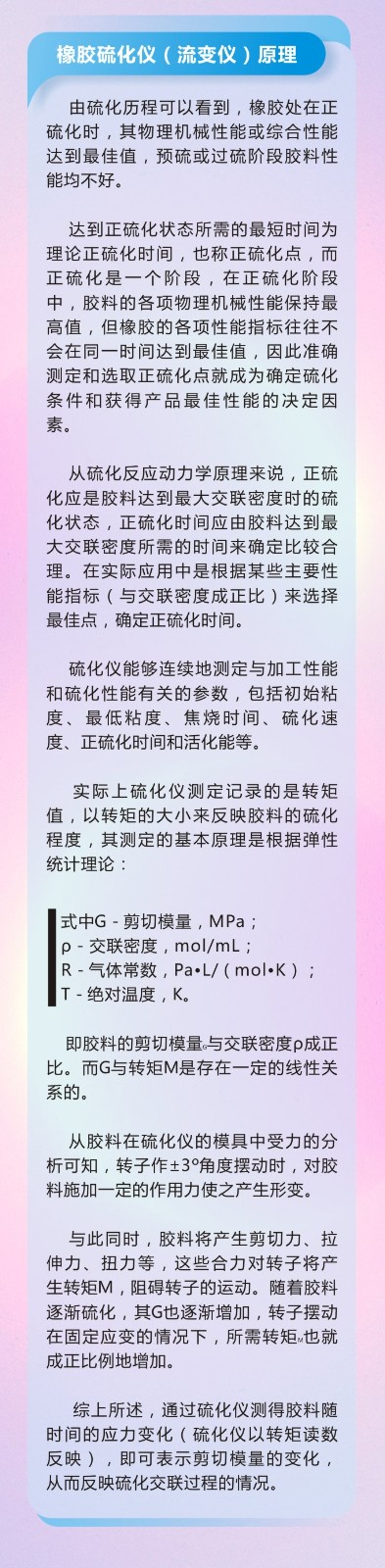

橡膠油封制品橡膠硫化制品儀（流變儀）原理

由橡膠硫化制品歷程可以看到，橡膠處在正橡膠硫化制品時，其物理機(jī)械性能或綜合性能達(dá)到最佳值，預(yù)硫或過硫階段膠料性能均不好。達(dá)到正橡膠硫化制品狀態(tài)所需的最短時間為理論正橡膠硫化制品時間，也稱正橡膠硫化制品點(diǎn)，而正橡膠硫化制品是一個階段，在正橡膠硫化制品階段中，膠料的各項物理機(jī)械性能保持最高值，但橡膠的各項性能指標(biāo)往往不會在同一時間達(dá)到最佳值，因此準(zhǔn)確測定和選取正橡膠硫化制品點(diǎn)就成為確定橡膠硫化制品條件和獲得產(chǎn)品最佳性能的決定因素。

從橡膠硫化制品反應(yīng)動力學(xué)原理來說，正橡膠硫化制品應(yīng)是膠料達(dá)到最大交聯(lián)密度時的橡膠硫化制品狀態(tài)，正橡膠硫化制品時間應(yīng)由膠料達(dá)到最大交聯(lián)密度所需的時間來確定比較合理。在實(shí)際應(yīng)用中是根據(jù)某些主要性能指標(biāo)（與交聯(lián)密度成正比）來選擇最佳點(diǎn)，確定正橡膠硫化制品時間。

橡膠硫化制品儀能夠連續(xù)地測定與加工性能和橡膠硫化制品性能有關(guān)的參數(shù)，包括初始粘度、最低粘度、焦燒時間、橡膠硫化制品速度、正橡膠硫化制品時間和活化能等。

實(shí)際上橡膠硫化制品儀測定記錄的是轉(zhuǎn)矩值，以轉(zhuǎn)矩的大小來反映膠料的橡膠硫化制品程度，其測定的基本原理是根據(jù)彈性統(tǒng)計理論：

式中G－剪切模量，MPa；

ρ－交聯(lián)密度，mol/mL；

R－氣體常數(shù)，Pa?L/（mol?K）；

T－絕對溫度，K。

即膠料的剪切模量G與交聯(lián)密度ρ成正比。而G與轉(zhuǎn)矩M是存在一定的線性關(guān)系的。

從膠料在橡膠硫化制品儀的模具中受力的分析可知，轉(zhuǎn)子作±3o角度擺動時，對膠料施加一定的作用力使之產(chǎn)生形變。與此同時，膠料將產(chǎn)生剪切力、拉伸力、扭力等，這些合力對轉(zhuǎn)子將產(chǎn)生轉(zhuǎn)矩M，阻礙轉(zhuǎn)子的運(yùn)動。隨著膠料逐漸橡膠硫化制品，其G也逐漸增加，轉(zhuǎn)子擺動在固定應(yīng)變的情況下，所需轉(zhuǎn)矩M也就成正比例地增加。綜上所述，通過橡膠硫化制品儀測得膠料隨時間的應(yīng)力變化（橡膠硫化制品儀以轉(zhuǎn)矩讀數(shù)反映），即可表示剪切模量的變化，從而反映橡膠硫化制品交聯(lián)過程的情況。

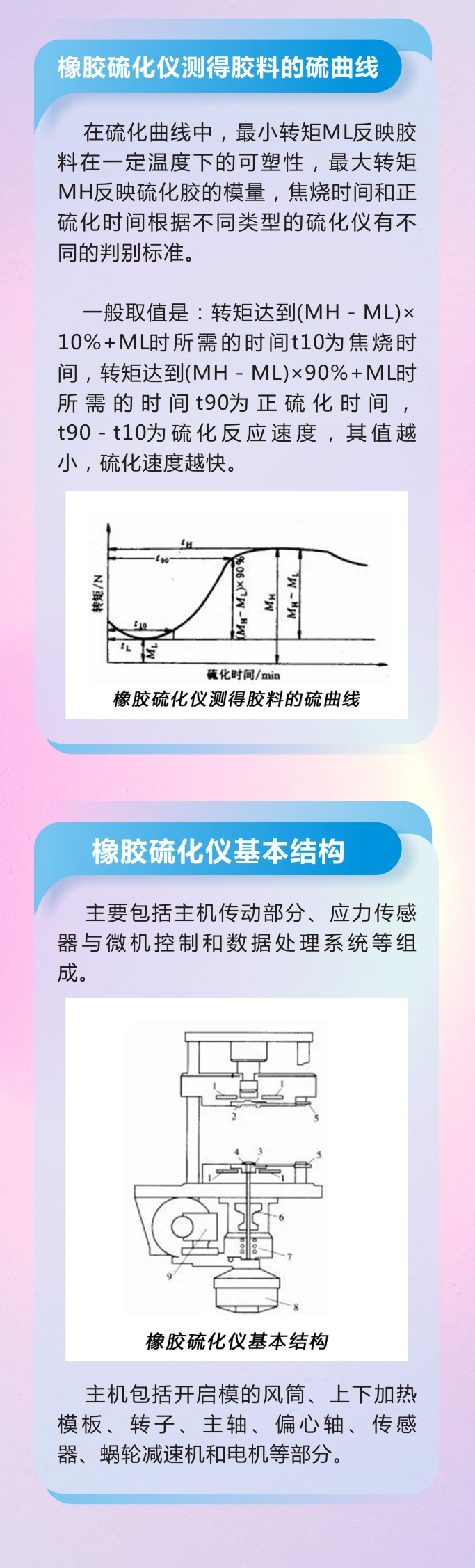

橡膠油封制品橡膠硫化制品儀測得膠料的硫曲線

在橡膠硫化制品曲線中，最小轉(zhuǎn)矩ML反映膠料在一定溫度下的可塑性，最大轉(zhuǎn)矩MH反映橡膠硫化制品膠的模量，焦燒時間和正橡膠硫化制品時間根據(jù)不同類型的橡膠硫化制品儀有不同的判別標(biāo)準(zhǔn)，一般取值是：轉(zhuǎn)矩達(dá)到(MH－ML)×10%+ML時所需的時間t10為焦燒時間，轉(zhuǎn)矩達(dá)到(MH－ML)×90%+ML時所需的時間t90為正橡膠硫化制品時間，t90－t10為橡膠硫化制品反應(yīng)速度，其值越小，橡膠硫化制品速度越快。

橡膠油封制品橡膠硫化制品儀基本結(jié)構(gòu)

主要包括主機(jī)傳動部分、

應(yīng)力傳感器與微機(jī)控制和數(shù)據(jù)處理系統(tǒng)等組成。

主機(jī)包括開啟模的風(fēng)筒、上下加熱模板、轉(zhuǎn)子、主軸、偏心軸、傳感器、蝸輪減速機(jī)和電機(jī)等部分。

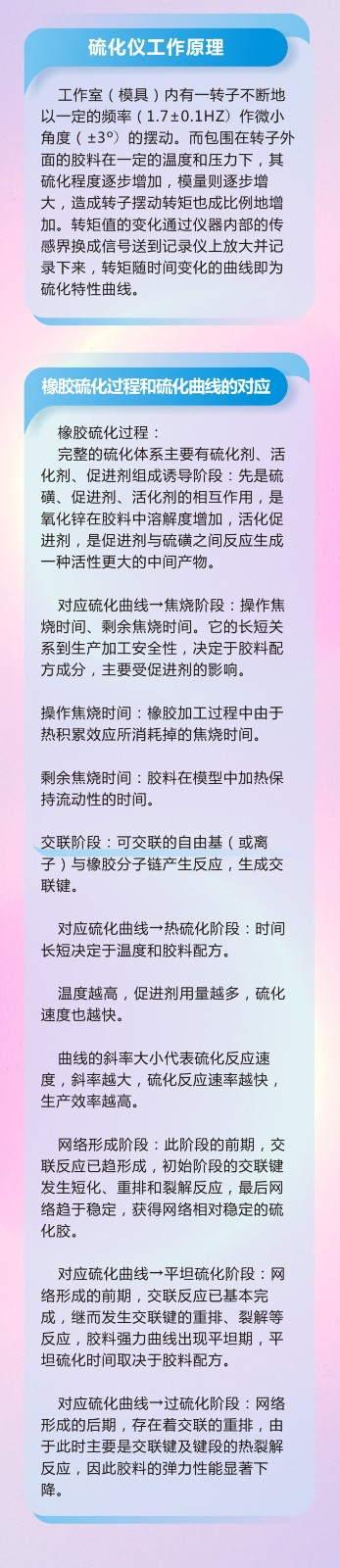

橡膠硫化制品儀工作原理

工作室（模具）內(nèi)有一轉(zhuǎn)子不斷地以一定的頻率（1.7±0.1HZ）作微小角度（±3o）的擺動。而包圍在轉(zhuǎn)子外面的膠料在一定的溫度和壓力下，其橡膠硫化制品程度逐步增加，模量則逐步增大，造成轉(zhuǎn)子擺動轉(zhuǎn)矩也成比例地增加。轉(zhuǎn)矩值的變化通過儀器內(nèi)部的傳感界換成信號送到記錄儀上放大并記錄下來，轉(zhuǎn)矩隨時間變化的曲線即為橡膠硫化制品特性曲線。

橡膠油封制品橡膠硫化制品過程和橡膠硫化制品曲線的對應(yīng)

橡膠油封制品橡膠硫化制品過程：
完整的橡膠硫化制品體系主要有橡膠硫化制品劑、活化劑、促進(jìn)劑組成

誘導(dǎo)階段：先是硫磺、促進(jìn)劑、活化劑的相互作用，是氧化鋅在膠料中溶解度增加，活化促進(jìn)劑，是促進(jìn)劑與硫磺之間反應(yīng)生成一種活性更大的中間產(chǎn)物。
對應(yīng)橡膠硫化制品曲線→焦燒階段：操作焦燒時間、剩余焦燒時間。它的長短關(guān)系到生產(chǎn)加工安全性，決定于膠料配方成分，主要受促進(jìn)劑的影響。
操作焦燒時間：橡膠加工過程中由于熱積累效應(yīng)所消耗掉的焦燒時間。
剩余焦燒時間：膠料在模型中加熱保持流動性的時間。

交聯(lián)階段：可交聯(lián)的自由基（或離子）與橡膠分子鏈產(chǎn)生反應(yīng)，生成交聯(lián)鍵
對應(yīng)橡膠硫化制品曲線→熱橡膠硫化制品階段：時間長短決定于溫度和膠料配方。溫度越高，促進(jìn)劑用量越多，橡膠硫化制品速度也越快。
曲線的斜率大小代表橡膠硫化制品反應(yīng)速度，斜率越大，橡膠硫化制品反應(yīng)速率越快，生產(chǎn)效率越高。

網(wǎng)絡(luò)形成階段：此階段的前期，交聯(lián)反應(yīng)已趨形成，初始階段的交聯(lián)鍵發(fā)生短化、重排和裂解反應(yīng)，最后網(wǎng)絡(luò)趨于穩(wěn)定，獲得網(wǎng)絡(luò)相對穩(wěn)定的橡膠硫化制品膠。
對應(yīng)橡膠硫化制品曲線→平坦橡膠硫化制品階段：網(wǎng)絡(luò)形成的前期，交聯(lián)反應(yīng)已基本完成，繼而發(fā)生交聯(lián)鍵的重排、裂解等反應(yīng)，膠料強(qiáng)力曲線出現(xiàn)平坦期，平坦橡膠硫化制品時間取決于膠料配方。
對應(yīng)橡膠硫化制品曲線→過橡膠硫化制品階段：網(wǎng)絡(luò)形成的后期，存在著交聯(lián)的重排，由于此時主要是交聯(lián)鍵及鍵段的熱裂解反應(yīng)，因此膠料的彈力性能顯著下降
